ساخت تابلو برق
برای ساخت تابلو برق باید به چند نکته مهم دقت کرد.اولین مورد تعداد تجهیزاتی که قرار است داخل تابلو برق قرار گیرد.
دومین مورد عمیق ترین وسایل که باید عمق باکس حتما از آن بلندتر باشد تا در هنگام نصب تجهیزات به مشکل نخوریم.
مسئله دیگر محیطی که قرار است باکس در آنجا قرار گیرد اگر در بیرون است می بایست مدل بارانی تولید شود.

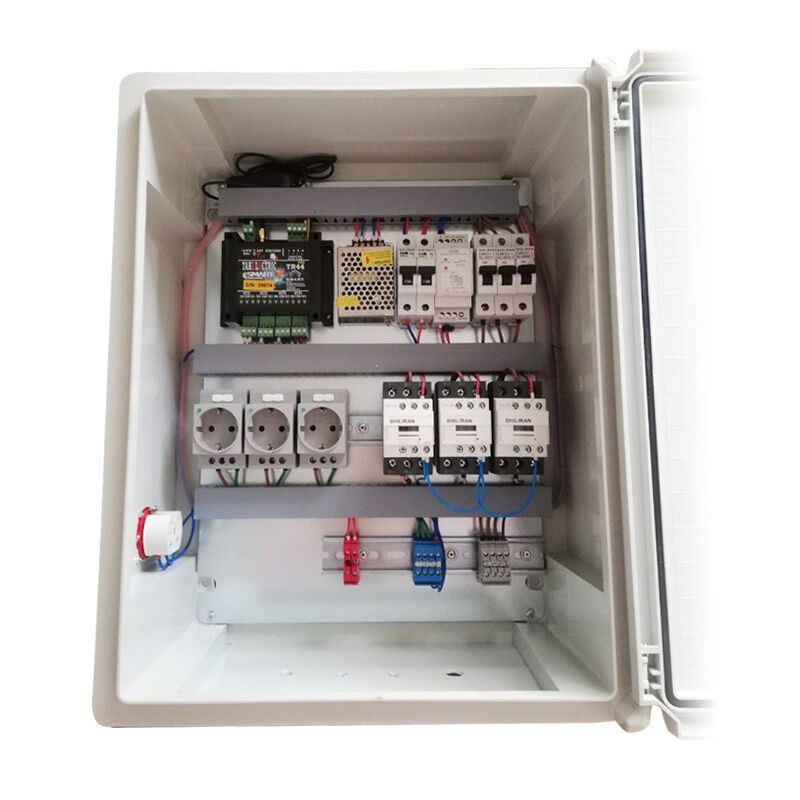

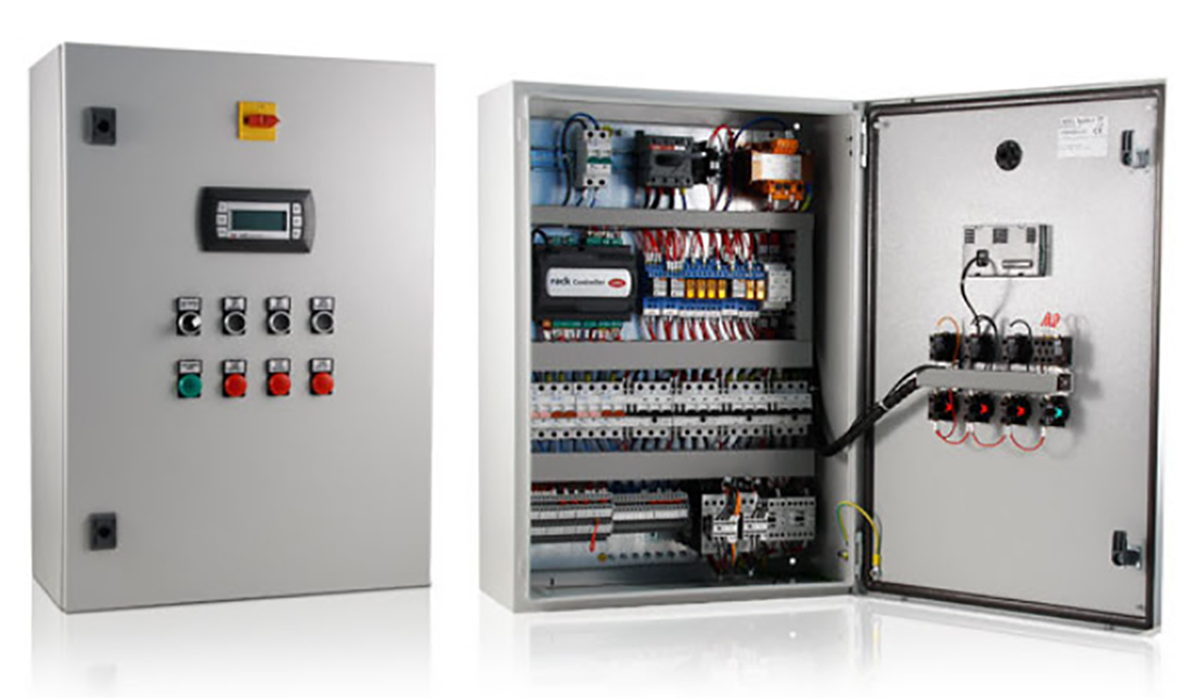

تجهیزات تابلو برق
به لوازمی که در داخل تابلو ها قرار میگیرد تجهیزات تابلو برق می گویند که عبارتند از:
- داکت پلاستیکی: برای نظم دادن به سیمها و ظاهر بهتر از این تجهیز استفاده می شود.
- ریل: کلیه قطعات در تابلو برق بر روی ریل سوار می شوند.
- چراغ سیگنال: برای نمایش دادن وصل بودن ولتاژ برق کاربرد دارد.
- ترمینال ریلی: سیم های ورودی و خروجی با ترمینال ریلی بهم متصل می شوند.
- کلید مینیاتوری: برای حفاظت از شدت جریان برق استفاده می شود.
- کنتاکتور: در زمانی که نیاز به قطع و وصل کردن برق داریم از طریق فرمان های مختلف از کنتاکتور استفاده می شود.
- بیمتال: برای محافظت از موتور های الکتریکی در هنگام اضافه بار از بیمتال استفاده می کنند.
- کلید اتوماتیک: وظیفه قطع و وصل برق اصلی ورودی تابلو برق ها را به کلید اتوماتیک محول می کنند.
- تایمر: زمان بندی مدارات الکتریکی را تایمر امکان پذیر می کند.
- شستی استارت و استپ: بر روی درب تابلو برق نصب می شود و فرمان قطع و وصل می دهد.
- کنترل بار: بیمتال الکترونیکی می باشد و عملکرد بهتری نسبت به نوع معمولی (بیمتال) دارد.
- ترموستات: برای کنترل کردن دما از ترموستات استفاده می کنند.
انواع تابلو برق
نسبت به هر محیطی که قرار است تابلو برق در آنجا نصب شود انواع مختلفی دارد که عبارتند از:
- تابلو برق روکار

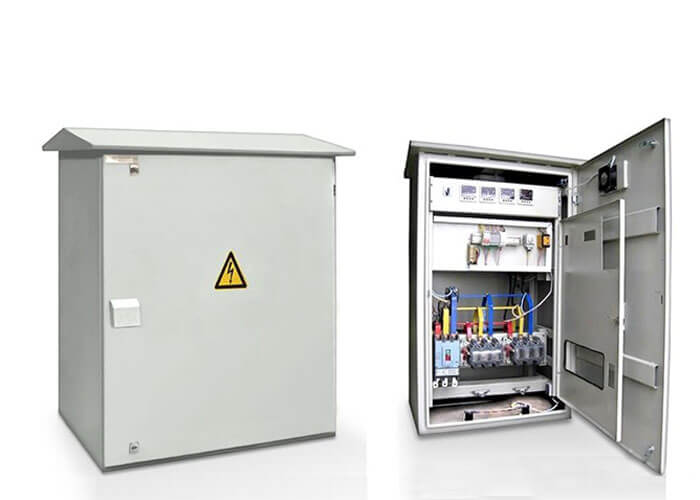

- تابلو برق بارانی
- تابلو برق توکار
- تابلو سلول ایستاده
- تابلو روبندار
- تابلو برق استیل
- تابلو پیانویی

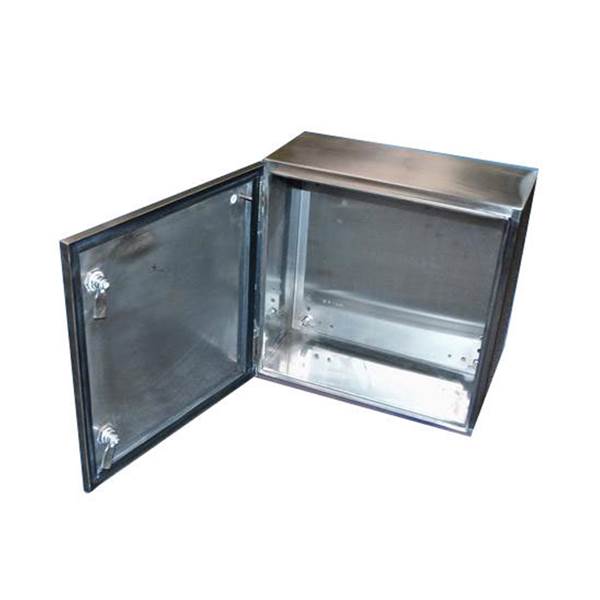

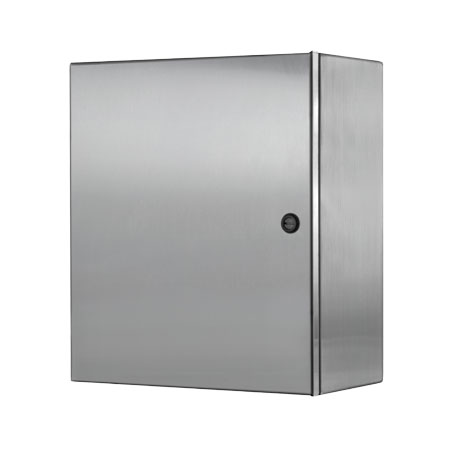

تابلو برق استیل
در محیط هاییکه رطوبت بالایی دارد و خورندگی و زنگ زدگی آهن زیاد است از تابلو برق استیل استفاده می کنند.
مراحل ساخت تابلو برق استیل به این شرح می باشد: ورق استیل بعد از برشکاری و خمکاری برای جوشکاری آماده شده و بعد از جوشکاری و اتصال تمام زاویه ها به همدیگر به مرحله پرداخت کاری می رود تا زیبایی بیشتری پیدا کند.پس از آن یراقالات نصب می شود و باکس استیل آماده بهره برداری می باشد.
تابلو سلول ایستاده
تابلو سلول ایستاده از نظر ظاهر همانند کمدهای لباس در منازل می باشد با دو تفاوت:
- بجای استفاده از چوب در ساخت بدنه آن از ورق آهن رنگ شده می باشد.
- در داخل آن تجهیزات برق صنعتی برای قطع و وصل مدارهای برقی قرار دارد.
تابلو برق پیانویی
کنترل مدارات برقی توسط اپراتور در کارخانجات با تابلو برق پیانویی میسر می شود. این تجهیز دارای شکلی همانند پیانو می باشد تا اپراتور در هنگام استفاده راحت بتواند پشت صندلی نشسته و کار کند.
معمولا تابلو پیانویی آمده نمی باشد و بصورت سفارشی ساخته می شود تا نسبت به کاربر آن سفارشی ساز باشد.
